Технические характеристики, динамические показатели и акустические свойства звукоизоляционной подложки

Толщина подложки, мм	5	8	10
Ширина подложки, мм	1500	1500	1500
Длина в рулоне, м	100	60	50
Водопоглащение за 24часа, не более, % об	1.0	1.0	1.0
Паропроницаемость, мг/ (мчПа)	0.001	0.001	0.001

Толщина подложки	Относительное сжатие Ɛ, при нормировании нагрузки 2000 Н/м2	Динамический модуль упругости Ед, МПа
5 мм	0.05	0.23
8 мм	0.05	0.18
10 мм	0.01	0.15

Индекс снижения приведенного уровня ударного шума под перекрытием ΔL, дБ	толщина подложки 5 мм	23
Железобетонная плита перекрытия плотностью 2500 кг/м и толщиной 120 мм	толщина подложки 8 мм	24
цементно-песчаная стяжка плотностью 1600 кг/м3 и толщиной 50 мм уложенной по звукоизоляционному слою ИЗОФОМ®	толщина подложки 10 мм	25

Соответствует нормативным требованиям СП 51.13330.2011 "Защита от шума", Российская Федерация.

Инструкция по укладке звукоизоляционного слоя в конструкции "плавающий пол" с применением звукоизоляционной подложки

Общие рекомендации для всех видов стяжек

При подготовке сборных плит перекрытия, стыки между плитами перекрытия тщательно заполнить тяжелым раствором, для исключения прохождения воздушного шума
Заполнить тяжёлым раствором все технические отверстия, такие как: места прохождения гильз при вертикальной системе отопления, технические отверстия под люстры, места прохождения канализационных труб
При использование каркасной облицовки, для закрытия ниши с трубопроводами, необходимо участок пола за каркасной облицовкой выполнить в виде постамента без звукоизоляционного материала на высоту стяжки, так же предусмотреть выступ постамента так, чтоб финишный слой облицовки (гипсокартонной лист) вставал на постамент и не соприкасался со звукоизоляционной стяжкой. Каркас жёстко крепится к постаменту. При правильном выполнении пути прохождения структурного шума через жесткий каркас будут отсечены
Участок пола, примыкающий к трубе в санитарных узлах или кухнях, необходимо выполнить в виде постамента без звукоизоляционного слоя. Это необходимо для отсечения путей прохождения структурного шума через жесткий каркас
Звукоизоляционная стяжка должна выполняться в помещении с оштукатуренными стенами. Иначе, слой штукатурки будет соединен со звукоизоляционной стяжкой, что приведет к передаче звука с поверхности стяжки на ограждающие конструкции
Не применяйте дополнительных гидроизоляционных материалов, подложка «ИЗОФОМ»® не поглощает влагу и успешно выполняет задачи гидроизоляции

Полусухая стяжка

Монтаж звукоизоляционного слоя следует выполнять после завершения всех строительномонтажных работ (электричество, отопление, водоснабжение, канализация, штукатурка)
Перед укладкой звукоизоляционного слоя «ИЗОФОМ»® необходимо тщательно подмести перекрытии, чтобы не оставалось строительного мусора между основанием пола и полотнами материала. Все выступающие элементы плиты перекрытия (наросты бетона, раствора, арматура и т.п.) необходимо выровнять или удалить
Звукоизоляционную подложку «ИЗОФОМ»® раскатывают по всей площади основания, заранее предусмотрев запас для припуска материала на стены и колонны на 10-15мм выше уровня стяжки, для исключения «жестких связей» между стяжкой и ограждающей конструкцией
При толщине до 8мм стык двух полотен осуществляется внахлест 50-100мм, при толщине материала от 8мм, полотна стыкуются стык в стык, швы проклеиваются армированным скотчем.

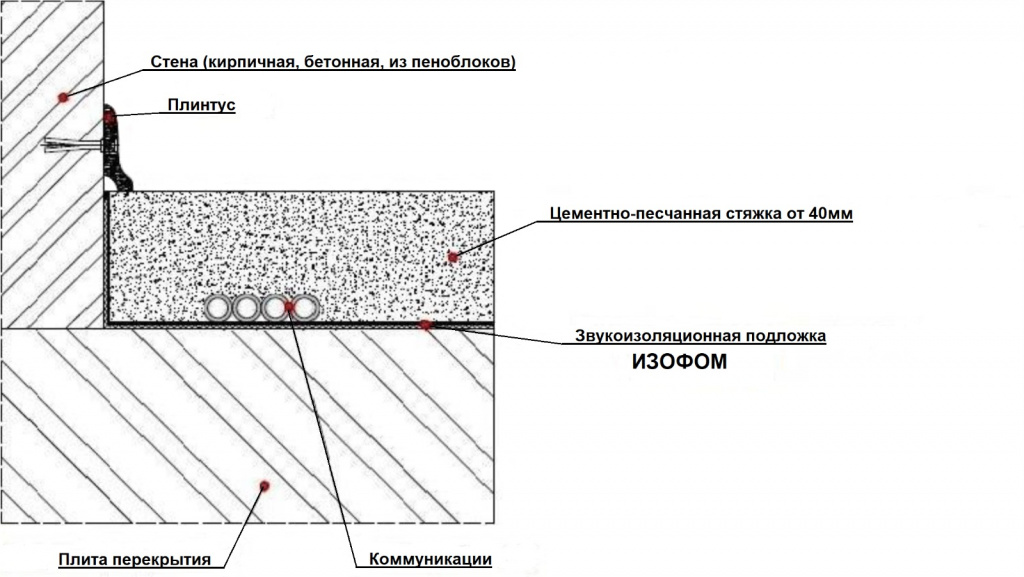

Материал укладывается строго поверх всех коммуникаций для соблюдения правильной конструкции «плавающего» пола. Швы проклеиваются самоклеящимся армированным скотчем.
В случаях монтаж листового материала ИЗОФОМ от 15-50мм, листы укладываются стык в стык, места стыков (швы) проклеиваются самоклеящимся армированным скотчем.

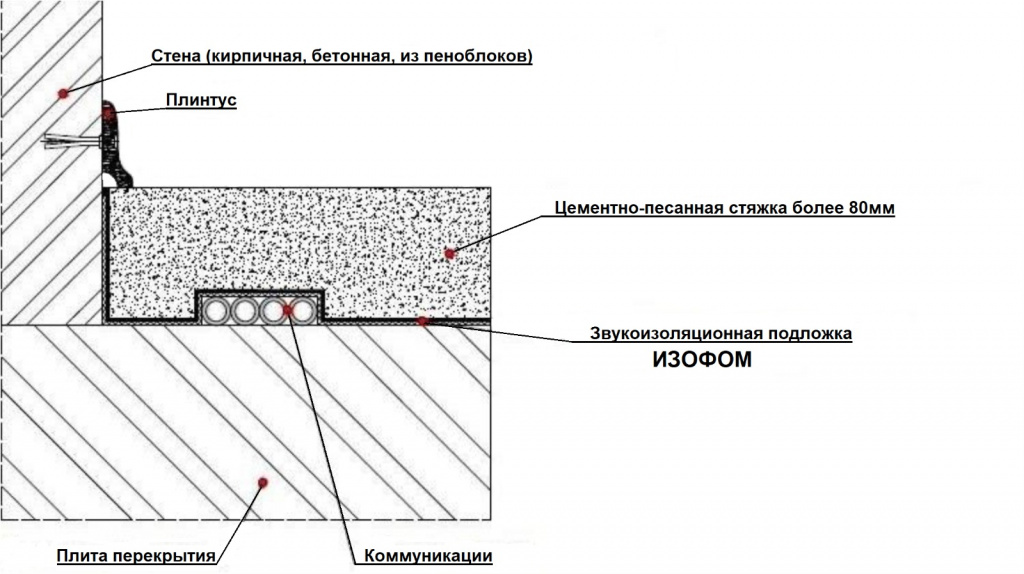

Чтобы исключить образование воздушных полостей, в случаях когда трубы коммуникаций имеют диаметр более 30мм, необходимо предварительно выполнить первичную стяжку в виде пандуса на высоту коммуникаций
Выводы труб необходимо обматывать лентой, нарезанной из звукоизоляционной подложки «ИЗОФОМ»® с учетом толщины стяжки и закреплять армированным скотчем
Далее производится устройство полусухой стяжки толщиной не менее 50мм. Устройство стяжки, рекомендуется армировать с добавлением фиброволокна
Стяжку необходимо тщательно утрамбовывать в местах примыкания стены и пола, а также в местах прохождения горизонтальной разводки труб
При большой площади помещения, стяжка выполняется участками не более 30м2 с обязательным устройством деформационных швов

Коэффициент нахлеста и потерь при раскрое рулонных звукоизоляционных материалов. Пример расчета

При расчете количества требуемого материала необходимо учитывать коэффициенты нахлеста и раскроя.

Рекомендуем использовать расчетные коэффициенты. Для ширины материала 1500мм

Коэффициент нахлеста	1.1
Коэффициент раскроя материала	1.05
Общий прибавляемый коэффициент для расчета потребности в звукоизоляционной подложке «ИЗОФОМ»®	1.15

Пример расчета коэффициента нахлеста при применении «ИЗОФОМ»® шириной полотна 1,5м.

Параметры помещения		Потребность в «ИЗОФОМ»® с учетом нахлеста
Ширина помещения	4.24 м	4.5 м
Длина помещения	4.84 м	5 м
Высота стяжки	60 мм	-
Нахлест материала на стену	80 мм (высота стяжки +20мм)	-
Площадь комнаты	20.52м2	Итого потребность 22.5м2

Формула вычисления коэффициента нахлеста:

Если a < b, то(b-a)/a, тогда 22.5-20.52 /20.52 = 0.1 (10%), коэффициент нахлеста 1+0.1=1.1

На практике при раскрое материала образуются мелкие отходы не пригодные для использования, поэтому рекомендуем принять коэффициент потерь при раскрое в размере 5%.
